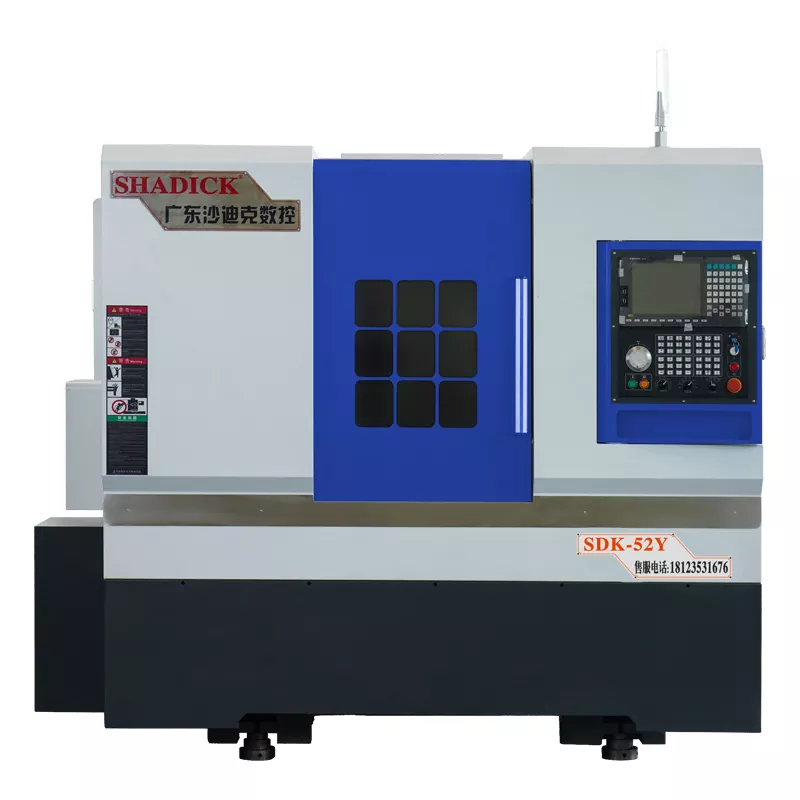

دستگاه CNC کامپوزیت 52-TAILSTOCK

دستگاه CNC کامپوزیت ترکیبی 52-Tailstock Turn-Mill می تواند با توجه به نیاز مشتری ، با انعطاف پذیری با دم هیدرولیک معمولی یا قابل برنامه ریزی تنظیم شود. کار با استفاده از هیدرولیک معمولی آسان است ، اما انعطاف پذیری و دقت آن محدود است. از طرف دیگر ، Tailstock هیدرولیک قابل برنامه ریزی ، برای دستیابی به دقیق و ماشینکاری انعطاف پذیر ، به کنترل برنامه نویسی پیشرفته متکی است.

ارسال استعلام

توضیحات محصول

محور y برجک برق از دستگاه CNC کامپوزیت ترکیبی ترکیبی 52-Tailstock Shadick 52 توسط 4 راهنمای خطی یا راهنماهای دو برابر کنترل می شود ، که به طور قابل توجهی دقت و استحکام بالا را بهبود می بخشد.

مجهز به یک دم هیدرولیک قابل برنامه ریزی است. فقط با یک فشار یک دکمه ، می توانید دم را گسترش داده یا جمع کنید ، و این کار را آسان می کند تا قطعه های کاری را چسباند. این کنترل دو سرعته (سریع و کند) دارد.

این دستگاه دارای عملکرد چهار - محور اتصال محور برای چرخش ، فرز ، حفاری ، ضربه زدن و غیره است و می تواند حفاری و ضربه زدن در انتهای شافت قطعات را تکمیل کند.

از برجک برق می توان برای ماشین آلات قطعات پرشور استفاده کرد. سر قدرت واقعی محور y را می توان با عملکرد ترکیب آسیاب چرخشی به قطعات پیچیده ماشین ترکیب کرد.

این دستگاه می تواند ماشینکاری دقیق با مقیاس بزرگ را بر روی قطعات فولادی و فولاد ضد زنگ و همچنین حفاری و ضربه زدن به انتهای شافت انجام دهد. دستگاه با یک دم دم می تواند قطعات شافت طولانی را پردازش کند.

یک ماژول عملکرد ابزار قدرت در طرف وجود دارد که می تواند توابع مانند حفاری ، ضربه زدن و آپارتمان های فرز را انجام دهد و امکان حفاری دقیق و فرز قطعات مختلف شافت را فراهم کند.

موتور Head Head دارای قدرت 5.5 کیلو وات است و مجهز به سیستم خنک کننده خود است. حداکثر سرعت چرخش آن می تواند به 8000 چرخش در دقیقه برسد. این دستگاه می تواند بدون گرم شدن بیش از حد یا ایجاد زنگ خطر ، ماشینکاری 24 ساعته را انجام دهد.

پارامتر محصول (مشخصات)

ظرفیت پردازش	52 ساله
بدنه تخت را بچرخانید	φ500
بزرگترین پردازش قطر	φ350
دوک
بینی	A2-6
دیافراگم	φ52
سرعت دوک نخ ریسی	0-6000
دقت مکانیکی
دقت موقعیت یابی را تکرار کنید	0.005 پوند
شلیک دوک نخ ریسی	0.005/100 میلی متر
دوک نخ ریسی	0.005/100 میلی متر
X ، Z Crosshair	0.005/100 میلی متر
سرعت سریع محور x/z	24 متر در دقیقه
سفر به صندلی دم
مشخصات آستین Tailstock	MO'S 5#
سفر به صندلی دم	420 میلی متر
روش حرکت صندلی دم	کشویی
مسافت بالای چاک	450 میلی متر
دامنه فشار صندلی دم	5-20 کیلوگرم
برنامه سفر	120 میلی متر
کرسی دم	نوع آستین دقیق
سکته مغزی
سکته مغزی	260 میلی متر
سکته مغزی Z	520 میلی متر
سکته مغزی	± 45 میلی متر/± 50 میلی متر
نیروی حرکتی
اسپیندل (سروو) و موتور	11 کیلو وات
X محور (سروو) و موتور	3.1 کیلو وات
z Axis (سروو) و موتور	3.1 کیلو وات
محور y (سروو) و موتور	2.4 کیلو وات
موتور سرپرست	5.5 کیلو وات
12- برجک برق ایستگاه (BMT45)	پادشاه CNC از تایوان ، چین
سر قدرت 0 - درجه	2
قدرت رئیس 90 - درجه	2
دیگر
وزن	3700 کیلوگرم
ابعاد مکانیکی	285017802040

ویژگی و کاربرد محصول

ابزار دستگاه مرکب چرخش ذاتاً دارای راندمان بالا و چند منظوره است. این امکان وجود دارد که انواع مختلفی از کارهای ماشینکاری را در یک بستن واحد انجام دهد ، و آن را برای صنایع تولیدی که نیاز به تولید کارآمد دارند ، بسیار مناسب می کند. این کار برای ماشینکاری محور طولانی در صنایعی مانند قطعات خودرو ، صنعت انتقال و تولید انرژی باد قابل استفاده است.

جزئیات تولید

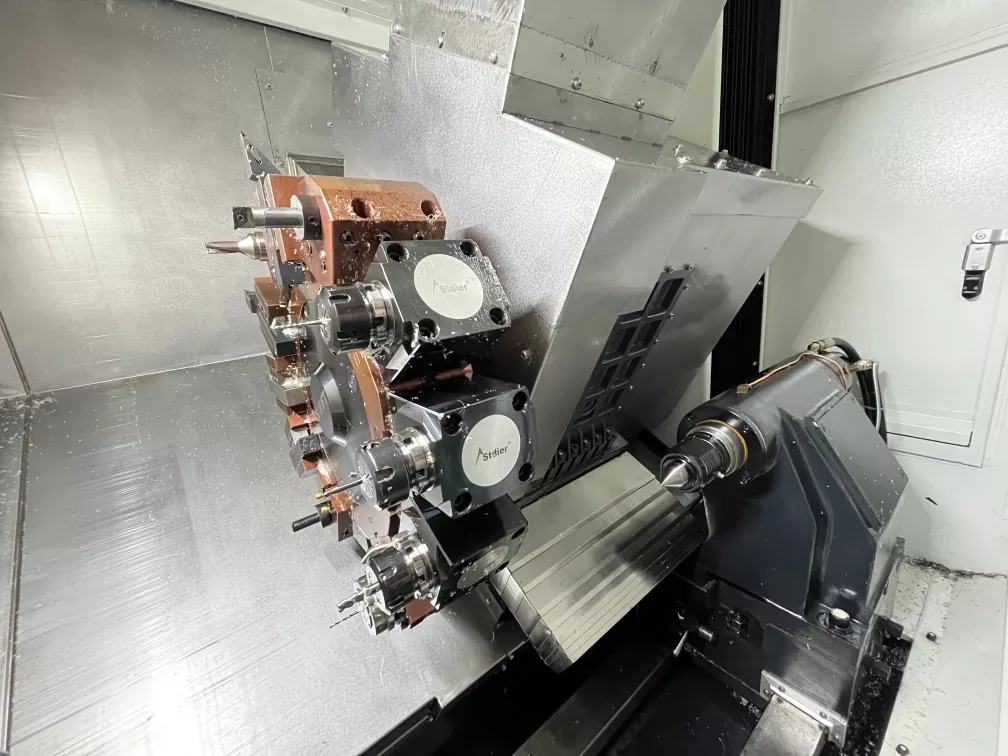

52-TAILSTOCK TURN TURN-MILL COMPOSITE CNC MACHINE ساختار داخلی ابزار Machine ， برجک BMT55 Servo Driven قابلیت اطمینان از نمایه سازی را بهبود می بخشد و استحکام بالایی را در طول فرز تضمین می کند.
